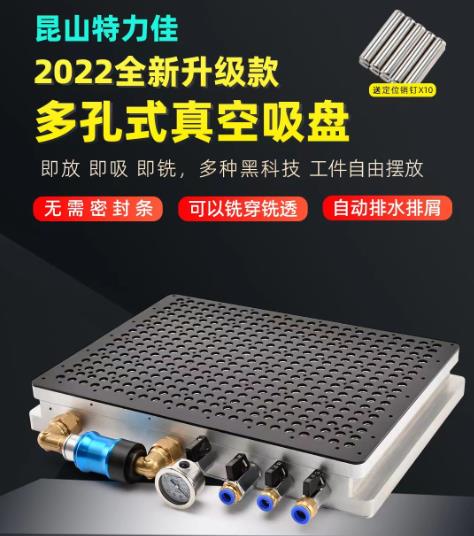

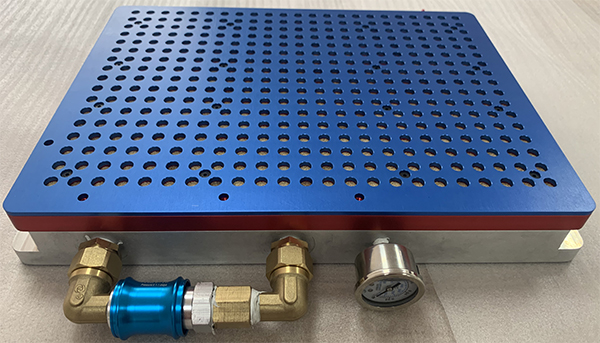

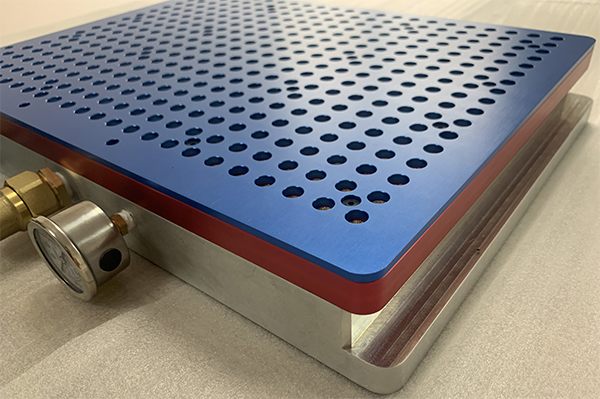

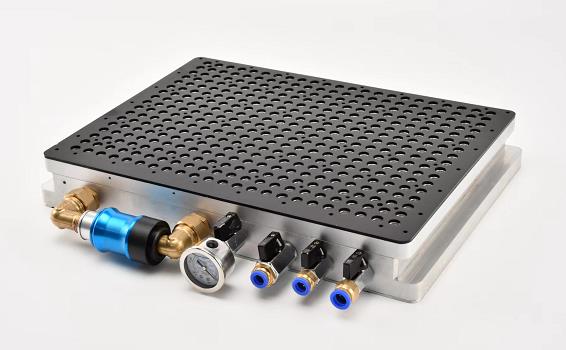

壓板糟：貫徹式長條壓板槽,適用各類加工機床

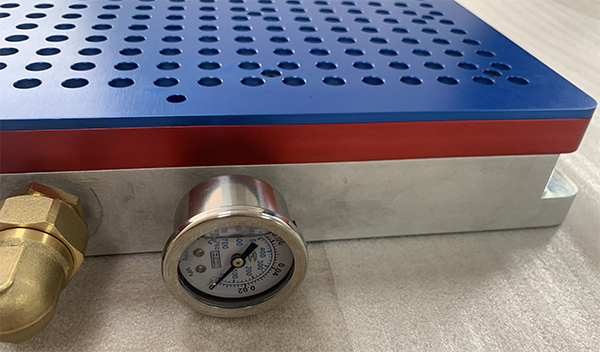

負壓表：真空壓力值需達到-0.6MPa到-0.8MPa以上
手拉滑：推至左側為打開(吸緊狀況)
負壓氣源接口：φ12㎜

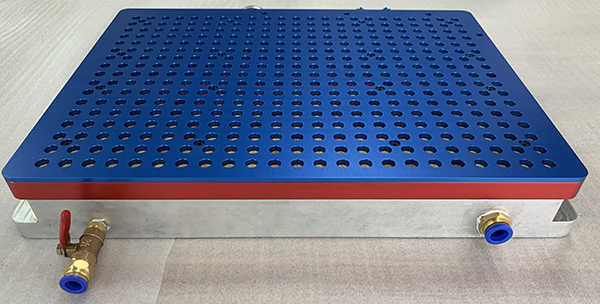

排水閥：方便排出吸盤內部積水

為了您能安全、高效的使用本產品，敬請仔細閱讀以下內容：
概述
新型智能多孔式真空吸盤特點：

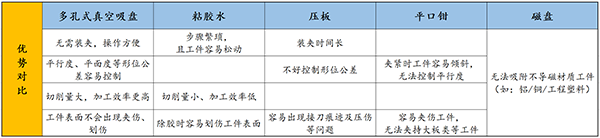

1、新型智能多孔式真空吸盤徹底告別502膠水、AB膠、雙面膠等老舊加工件固定工藝，實現快速裝夾、極速吸附，高效率加工;
2、新型智能多孔式真空吸盤所有吸附點均配置智能感應開關，可獨立作業。當吸附點沒有被覆蓋到或當吸附點被穿透后將自動關閉，不影響工件吸附效果，解決了普通吸盤無法穿透加工的弊端，更可避免油、水等進入吸盤內部。
3、新型智能多孔式真空吸盤滿足工件在任意位置都能被有效吸附。特別適用少量多樣的產品加工，為您節省大量的工裝夾/治具設計、加工時間，對調機人員的技能要求不高，用工成本得到減負。更可隨時插單生產，互不干擾。
4、新型智能多孔式真空吸盤可滿足加水、加油及吹氣等多種加工方式;
5、新型智能多孔式真空吸盤不需要密封條,省去不同形狀的工件在加工時需頻繁鋪設密封條,節省時間。
6、新型智能多孔式真空吸盤加工及裝配精度更高，從而使待加工工件底面與真空吸盤臺面接觸面更大，吸附效果更牢。

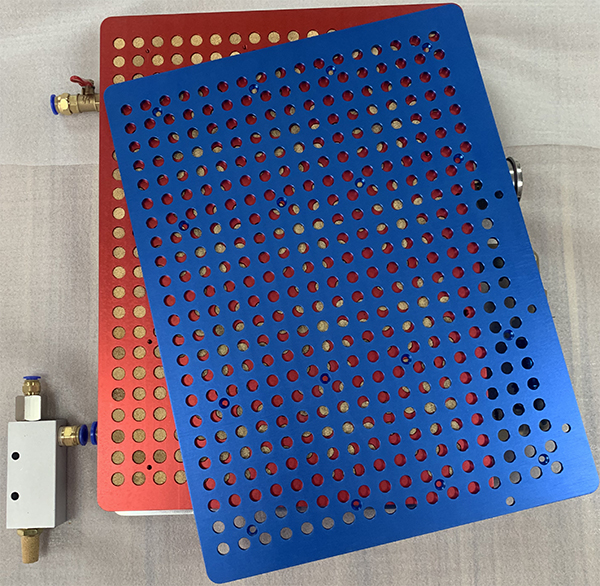

7、新型智能多孔式真空吸盤增加功能板后可確保穿透性通孔、攻絲孔、異形孔等均可一次性完成加工。



產品性能、規格、用途：
1、主體材質:鋁合金。
     真空吸盤三種規格型號：
     規格一：500*400*58(MM)
     規格二：400*300*58(MM)
     規格三：300*200*58(MM)
2、適用于吸附尺寸平面大于150mm*120mm的各種平面材質的產品加工。
3、適用于CNC加工、精雕加工、銑床加工、磨床加工、激光加工、三次元檢測、影像檢測等使用環境。


安裝與使用方法：
1、請將真空吸盤正面朝上(帶吸附點的面)，用壓板固定在加工設備平臺上，并確保吸盤與設備平臺保持水平狀態，否則有可能損壞吸盤,嚴重者有撞機風險!!!
2、接入真空負壓，該吸盤的負壓氣源接口為φ12mm。
*注意：此接口為負壓接口，嚴禁直接接入空壓機氣源,否則將導致本產品損壞!!!可先接入真空發生器再接入真空吸盤。
3、檢查手拉閥開關是否處于“關”位置，如不是，請先向右推至關閉狀況。
4、檢查真空氣壓。吸盤標準真空度為負壓-0.6MPa到-0.8MPa以上(請注意觀察吸盤側面負壓表,確保指針處在大于-0.6MPa位置)。
5、清潔吸盤工作面,將待加工的工件放置到吸盤臺面，輕壓工件，將手拉閥向左快速推至“開”位置，并確認工件已經被吸附。
     *注意：開始加工前,請務必檢查確保工件已經被牢固吸附!！！
6、加工完成后,務必先用氣槍將吸盤臺面的油、渣、水等雜物清理干凈,再將手拉閥向右推至“關”的位置，取下產品。
7、重復以上步驟,可進行循環加工。

使用條件：
1、加工工件吸附面光潔度最好在Ra3.2以內，尺寸應大于:長150mm、寬120mm，且高度不應超過寬度的一半，平面度需控制在0.2mm以內。
2、本吸盤使用前，請確保產生負壓的設備能達到-0.6MPa以上負壓，推薦使用帶有儲氣罐的真空泵。
     *注意：不推薦使用小型手提式真空汞等真空設施，避免因加工過程中出現真空吸力不足造成吸盤及工件損壞。
3、最大加工工件尺寸為所選購型號的最大尺寸范圍之內。


維護與保養：
1、真空吸盤在暫停使用后，需立即清理吸盤工作臺面上的油、水、渣等物,并使用氣槍將臺面吸附點內部的油、水吹出，并將手拉閥向左緩慢推至“開”的位置，使吸盤處于清潔狀態(所有吸附點應處于排氣狀態，負壓表指針應指向“0”位置)，使吸盤內隱藏的油、水等被抽出,待清理干凈后再關閉手拉閥。
2、長時間不使用吸盤時，請先按第1步驟處理，然后打開排氣閥，使過濾孔內的殘留液體排干凈,再向吸附點內噴入適量的防護液，防止生銹、氧化，最后將吸盤妥善包裝好，防止灰塵等進入吸盤內部影響壽命。
3、當功能板因長期使用已磨損無法使用，可向廠家購買。
4、當吸盤不能產生吸力時,請先用氣槍對每個吸附點進行吹氣清理;


真空吸盤應用技術解答：
1、問:使用真空吸盤時如何對刀？
答：建議對刀點盡量選擇在功能板臺面，編程時基準平面設定，以工件的底面為基準，這樣后處理出來的加工程式Z值數據都是正數，方便檢查，防止過切至功能板臺面，損壞吸盤。
2、問:加工零件通孔時怎么辦？
答：更換可穿孔的功能板，可穿孔的深度參考該功能板厚度，預防深度過切損壞吸盤臺面。
3、問：單個產品吸附面積不能吸附牢固時怎么辦？
答：產品尺寸過小時，需排版加工，加工時底部建議留0.1mm-0.15mm余量。如需完全切斷，可選用小刀(直徑≤2.0mm刀具)，底部建議留0.03mm余量切斷，工件加工完成后卸下即可輕松去除毛刺。
4、問：薄板(厚度≤2.0mm)如何加工？
答：坯料尺寸適當加大，留有加強邊框。例如：產品最大外形尺寸100mm*100mm，外形選擇6.0mm刀具，此時坯料的選擇：產品外形+刀具直徑+加強框=110mm*110mm，最終切斷時參考第“3”步驟。
5、問：絕緣材料加工中變形大如何處理？
答：原則上，因絕緣材質加工中變形量大，不適合選擇真空吸盤工藝(指大切削量開粗)。而生產中可能會遇到產品薄尺寸小，當沒有合適的加工工藝時可嘗試:排版，吸附后，先將產品的最大外形逐一切削出來，留底部余量0.5mm-0.8mm，再加工其它部位，最終將外形余量切斷。
6、小面積產品兩次加工吸附不牢時如何處理？
答：在該產品的外形處，放上相對尺寸大的輔助阻力擋板，相關技術參數可參考平面磨床工藝。
7、毛料變形大，吸附不住如何處理？
答：可自行在功能板上加工出可放置密封條的卡槽，然后用密封條在功能板圍出合適的區域或使用其它工藝創建一個平面。
8、吸盤臺面不平整時如何處理？
答：定期檢查，對臺面進行修磨;
9、產品變形較大，吸附不住如何處理？
答：可借助銑床、磨床、數控機床先見光基準面。


售后與保障服務：
本真空吸盤嚴格按照企業標準生產，每一臺吸盤都經過嚴格的檢查，附帶有產品合格證書后才可出廠，并享有6個月的保修期。在此保修期內，因吸盤自身原因?qū)е碌馁|(zhì)量問題我司將予以免費保修。如在使用過程中因人為操作不當而造成的損壞，我司可提供有償維修服務。諾客戶自行拆解吸盤，我司將不再承擔任何保修責任。吸盤使用壽命內，我司長期提供有償維護與配件供應服務。
吸盤使用中發現問題,請及時與我司聯系,我們將根據情況采取:
1、上門服務或送回我司。
2、寄回我司維修。
3、更換。


免責聲明：
本公司生產的真空吸盤不替代任何現有的產品。
該真空吸盤只做為輔助生產設備，使用時請嚴格遵守國家、行業與企業等相關的安全生產規程，請仔細閱讀說明書并認真執行，我司不承擔產品在使用中造成一切損失，包括財產損失，人員傷、亡等任何責任。
開始使用前，敬請詳細閱讀，一旦您開始使用本產品，我司將視為您已同意并遵守該免責聲明。
